以技术创新破局“内卷”,武汉芯源半导体打造公司首颗32位全信号链高性价比MCU
文章来源:芯八哥
原文链接:https://mp.weixin.qq.com/s/ZzE-r-wLlfij2Ug333YTgQ
受访嘉宾丨张亚凡
武汉芯源半导体技术总监
全球经济环境趋紧,国产替代加速,产品同质化加剧,MCU市场呈现高度内卷态势。与此同时,市场需求却日益细分和多变,亟待满足。
在这样的背景下,一款能够兼顾低功耗、多功能与高可靠性的MCU新品CW32L012应运而生。该款产品是武汉芯源半导体有限公司(以下简称“武汉芯源半导体”)最近推出的新品,不仅兼顾性能与成本优势,且在应用上覆盖了消费电子、电动工具和工业控制等领域的多元需求,从而加速客户新产品开发进程,助力抢占市场先机。

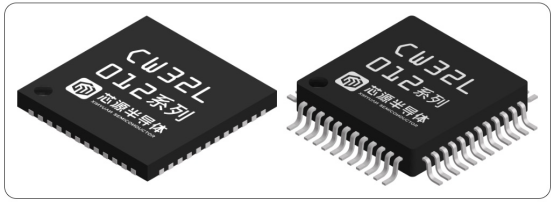

武汉芯源半导体32位MCU新品CW32L012
电机控制应用首选,兼具性能与成本优势
智能终端时代下,设备所需处理的数据量和执行复杂性急剧上升,对核心控制芯片的要求日益严苛。作为核心控制单元,MCU需要支持智能功能,同时控制成本、功耗和空间限制等。对此,武汉芯源半导体凭借高水平的模拟与数字电路协同设计能力,发布公司首颗完整信号链的混合信号产品CW32L012。该款产品在单颗芯片上同时实现了混合信号的输入、处理和输出,为客户带来了更低功耗、更小体积、更高精度的系统方案。
据武汉芯源半导体技术总监张亚凡介绍:
武汉芯源半导体有限公司技术总监 张亚凡
以技术创新手段,异曲同工实现“高性能”
CW32L012新品的推出,进一步丰富了武汉芯源半导体的低功耗MCU产品线,公司坚持继续完善32位MCU的布局,背后有着长远的考量。
张总监表示:
并且,张总监认为:
对于市场出现的细分需求,武汉芯源半导体也能灵活应对。
张总监补充道。
策略性选择制程工艺,多维布局产品阵容
内核架构和位数决定芯片的功能定位和计算能力,但仍需制程工艺为内核性能和位数提供硬件基础支撑。武汉芯源半导体策略性选择成熟工艺,以降低制造风险和成本。
张总监表示:
选择90nm工艺,既不过度追求先进制程导致成本飙升,也不止步于老旧工艺影响产品竞争力,有效达成性能与成本的平衡。加上华虹宏力是国内领先的半导体代工厂,90nm工艺产能充足稳定,能保障供应链稳定。
经过多年的发展,武汉芯源半导体已经建立了独有的产品阵容。目前其MCU系列在110nm和90nm工艺制程上已经有丰富的产品可供应,在资源配置、温度范围、可靠性等级等多个维度都有形成产品矩阵。
在各行各业深陷“内卷”困局的当下,MCU成系统性能与成本优化的关键一环。唯有以技术创新,极致平衡性能与成本,方能打造更具竞争力的解决方案,实现对客户多样化需求的精准响应,同时开拓更广阔的发展空间。
除传统应用行业外,新兴行业的出现也将进一步扩大MCU的应用范围。比如, AI与MCU的融合,武汉芯源半导体将密切关注行业需求中的AI发展机会,随时准备响应真实存在的AI类市场需求。
围绕自身核心技术,武汉芯源半导体不断优化产品线,推出更多高质量的产品和服务,适时满足客户需求,并取得更多客户信任。
正如张总监所说:
